Методы обнаружения утечек в теплосетях
Скрытые утечки воды в трубах теплоснабжения приводят к значительному перерасходу энергии. Не обнаруженные вовремя дефекты могут стать причиной возникновения аварийной ситуации, представляющей опасность для жизни людей.
Первые признаки
Об утечке воды в водопроводе могут свидетельствовать некоторые факты:
- показания манометра, показывающие падение давления в сети;
- перерасход топлива в системе отопления;
- посторонние звуки, напоминающие шум воды;
- возникновение неприятных запахов;
- появление влажных пятен на стенах, потолках или на полу.
Любой из этих признаков может указывать на существование проблемы — разгерметизацию системы, не санкционированный слив теплоносителя или утечку сточных вод.
Инструментальные методы
Для своевременного устранения повреждений и снижения потерь воды ведется контроль целостности коммуникаций. На открытых трубопроводах выявить неисправности позволит визуальный осмотр. Для тепловых сетей, к которым нет прямого доступа, используются инструментальные методы диагностики:
- акустические детекторы определяют место повреждения с помощью звуковых волн, исходящих от шума воды;
- тепловизоры фиксируют изменение температуры с точностью до 0,1ºС в точке разгерметизации;
- влагомеры определяют утечку воды путем измерения электропроводности окружающих строительных конструкций — стен, потолков, полов.
Каждое из устройств подходит для определенных типов систем, поэтому выбирать оборудование нужно с учетом конкретных обстоятельств.
Поиск прорывов в подземном трубопроводе
Особую сложность представляет задача: как найти утечку воды под землей.
Подземные тепловые коммуникации подвергаются интенсивному воздействию влаги, почвенной и электрокоррозии, которые увеличивают вероятность возникновения в них повреждений. При прокладке современных тепломагистралей в них устанавливаются сетевые акустические датчики, которые в постоянном режиме анализируют шумы и передают информацию на сервер.
Поиск утечки воды под землей можно проводить при помощи тестового газа. Он состоит из смеси водорода (5%) и азота (95%). Газ выходит через неплотности в трубе и поднимается на поверхность, проникая через любые материалы — асфальт, бетон, плитку. Место выхода фиксируется датчиком.
Химические реагенты
Хорошо зарекомендовал себя поиск утечек воды в трубопроводах при помощи специальных реагентов, обладающих свойством при растворении изменять цвет, люминесцировать или придавать жидкости специфический запах. Вещество добавляют в воду, поступающую в теплосеть, и проводят мониторинг отопительной системы для выявления неисправностей. Преимущества этого метода — простота, наглядность и экономичность.
В качестве индикаторных веществ для поиска скрытых утечек воды чаще всего используют Уранин А или биоцидный комплекс «Скунс-01». Эти реагенты представлены у нас в ООО «АКВАХИМ» — крупного производителя и поставщика промышленной химии.
Уранин А — органический краситель, динатриевая соль флуоресцеина. В обычном виде представляет порошок красно-коричневого цвета, при растворении в воде дает интенсивную флюоресценцию изумрудного оттенка. Проверку утечки воды можно проводить даже при недостаточной освещенности, так как свечение активируется под ультрафиолетовым облучением. Расход препарата — 1-2 г/м3. Реагент не токсичен, экологически безопасен, по степени воздействия на организм относится к IV классу.

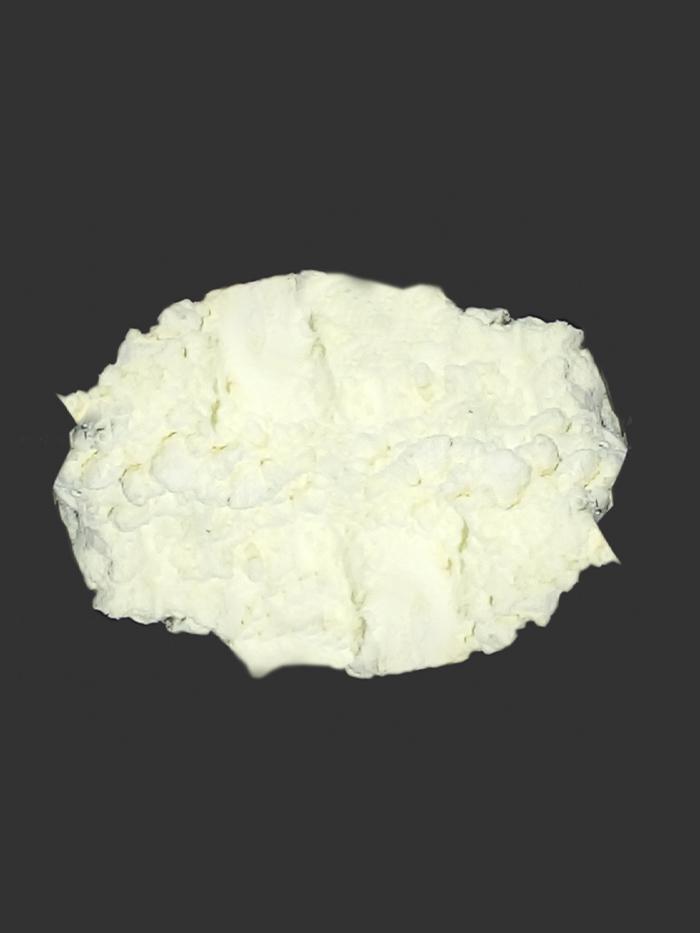

«Скунс-01» — биоцидный комплекс, в составе которого присутствуют вещества, подавляющие биологическую коррозию труб. При обычных условиях это порошок желто-коричневого цвета, по степени опасности относится к III классу. Обнаружить утечку воды позволяет резкий фенольный запах, появляющийся при растворении реагента. Расход — 10 г/м3.
Сегодня нет универсальной технологии по обнаружению неисправностей в системах теплоснабжения. Каждый из методов имеет свои плюсы и минусы. Наилучший эффект дает комплекс мер по защите коммуникаций.
